Sabtu, 30 Desember 2017

GAMBAR TEKNIK MESIN SHEAR MIXER

Berikut saya akan menampilkan gambar Mesin Shear Mixer yang dibuat dengan software Auto CAD Mekanikal Desktop versi 2008. Sebelumnya saya akan jelaskan fungsi dari Mesin Shear Mixer ini sebagai tambahan pengetahuan ilmu para pembaca agar menambah wawasan juga selain menggambar fungsi mesin tersebut bisa kita kuasai jika ada yang menanyakannya hal tersebut. Sehingga apapun mesin yang pernah kita gambar minimal tau fungsi dari kegunaan mesin tersebut, lebih bagusnya lagi kita bisa menciptakannya sampai tahapan produksi nyata yang dinamakan mechanical engineering.

Shear mixer ini menggunakan bahan food grade standar GMP dimana untuk material yang kontak dengan produk menggunakan bahan SS316L  dan untuk material yang tidak kontak langsung dengan produk menggunakan bahan SS304. Shear Mixer berfungsi untuk mengaduk/mencampur produk cairan baik yang berbentuk laruta, suspensi ataupun emulsi dengan pisau berbentuk turak mixer sebagai rotor dan stator. Shear mixer ini digerakan oleh sebuah motor 3 kW 380V/50Hz dengan kecepatan putaran 2890 rpm. Cara kerjanya adalah produk yang diaduk atau dicampur akan dihisap melewati kisi-kisi stator, dengan demikian produk akan menjadi halus dan homogen. Shear mixer ini juga dilengkapi dengan Variable speed untuk mengatur kecepatan puataran motor sesuai keinginan.

DOWNLOAD GAMBAR

Gambar diatas merupakan contoh gambar dari Mesin Shear Mixer sebagai gambaran untuk menambah wawasan dan ilmu pengetahuan tentang teknik mesin. Jika mesin ini dimanufaktur atau di pabrikasi di workshop mesin tentunya, maka akan tampak hasil nyata mesinnya seperti foto dibawah ini.

Oke gan untuk postingan kali ini saya cukupkan sekian jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah saya sediakan. Saya akan langsung balas jika kebetulan saya sedang berada didepan layar monitor atau pun layar HP. Semoga artikel ini bermanfaat salam sehat.

Download kumpulan gambar teknik mesin PDF :
Diposting oleh di
Label:

Jumat, 29 Desember 2017

GAMBAR TEKNIK ROTARY SEALER KOMATSU

Berikut saya akan menampilkan gambar Rotary Sealer Komatsu yang dibuat dengan software Auto CAD Mekanikal Desktop versi 2008. Sebelumnya saya akan jelaskan fungsi dari Rotary Sealer Komatsu ini sebagai tambahan pengetahuan ilmu para pembaca agar menambah wawasan juga selain menggambar fungsi mesin tersebut bisa kita kuasai jika ada yang menanyakannya hal tersebut. Sehingga apapun mesin yang pernah kita gambar minimal tau fungsi dari kegunaan mesin tersebut, lebih bagusnya lagi kita bisa menciptakannya sampai tahapan produksi nyata yang dinamakan mechanical engineering.

Sealer komatsu kepanjangan dari nama mesin packing komatsu, Sealer ini merupakan bagian sparepart dari mesin packing yang bermerk komatsu. Sealer berfungsi untuk menutup kemasan dengan bantuan panas dari heater yang dinamakan proses sealing. Proses sealing  dengan meaknisme rotary dengan dua diamter sela yang saling berhadapan. Bahan sealer hampir kebanyakan mesin menggunakan Steel STAVAX yang memiliki ketahanan panas yang tinggi dan cocok untuk dijadikan bahan sebagai proses sealing .


Gambar diatas merupakan contoh gambar dari Rotary Sealer Komatsu sebagai gambaran untuk menambah wawasan dan ilmu pengetahuan tentang teknik mesin. Jika mesin ini dimanufaktur atau di pabrikasi di workshop mesin tentunya, maka akan tampak hasil nyata mesinnya seperti foto 3D dibawah ini.


Oke gan untuk postingan kali ini saya cukupkan sekian jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah saya sediakan. Saya akan langsung balas jika kebetulan saya sedang berada didepan layar monitor atau pun layar HP. Semoga artikel ini bermanfaat salam sehat.

Download kumpulan gambar teknik mesin PDF :
Diposting oleh di
Label:

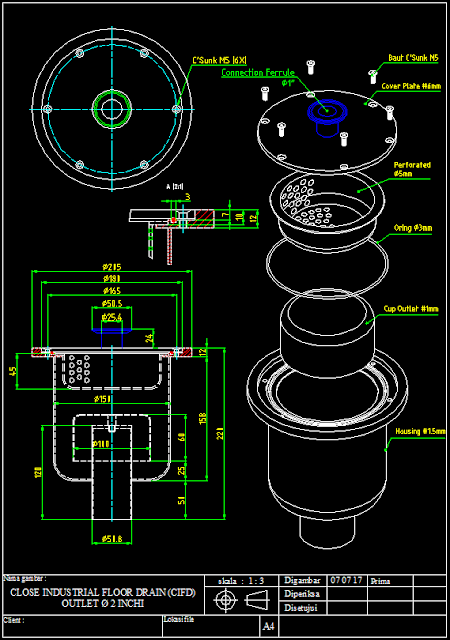

GAMBAR TEKNIK FLOOR DRAIN CIFD SS

Berikut saya akan menampilkan gambar Floor Drain CIFD yang dibuat dengan software Auto CAD Mekanikal Desktop versi 2008. Sebelumnya saya akan jelaskan fungsi dari Floor Drain CIFD ini sebagai tambahan pengetahuan ilmu para pembaca agar menambah wawasan juga selain menggambar fungsi mesin tersebut bisa kita kuasai jika ada yang menanyakannya hal tersebut. Sehingga apapun mesin yang pernah kita gambar minimal tau fungsi dari kegunaan mesin tersebut, lebih bagusnya lagi kita bisa menciptakannya sampai tahapan produksi nyata yang dinamakan mechanical engineering.

Floor Drain berfungsi sebagai Connection saluran pembuangan yang terdapat di ruangan tertentu yang biasanya memiliki fasilitas air atau liquid yang memang harus di buang ke saluran pembuangan melalui Floor Drain sesuai fungsi dan keguanaan atau biasanya pada floor drain diberikan kode pembuangan jenis liquid yang akan dibuang pada tiap tiap saluran misalnya dengan kode warna atau nomor. Floor drain ini biasanya digunakan di industri farmasi. CIFD merupakan singkatan dari Close Industrial Floo Drain.


 DOWNLOAD GAMBAR

Gambar diatas merupakan contoh gambar dari Floor Drain CIFD sebagai gambaran untuk menambah wawasan dan ilmu pengetahuan tentang teknik mesin. Jika mesin ini dimanufaktur atau di pabrikasi di workshop mesin tentunya, maka akan tampak hasil nyata mesinnya seperti foto dibawah ini. contohnya tidak ada koneksi ferrule.


Oke gan untuk postingan kali ini saya cukupkan sekian jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah saya sediakan. Saya akan langsung balas jika kebetulan saya sedang berada didepan layar monitor atau pun layar HP. Semoga artikel ini dapat bermanfaat salam sehat.

Download kumpulan gambar teknik mesin PDF :
Diposting oleh di
Label:

Kamis, 28 Desember 2017

GAMBAR TEKNIK MESIN VIBRO SHIFTER | MESIN AYAK VIBRATOR

Berikut saya akan menampilkan gambar Mesin Vibro shifter. yang dibuat dengan software Auto CAD Mekanikal Desktop versi 2008. Sebelumnya saya akan jelaskan fungsi dari Mesin Vibro shifter ini sebagai tambahan pengetahuan ilmu para pembaca agar menambah wawasan juga selain menggambar fungsi mesin tersebut bisa kita kuasai jika ada yang menanyakannya hal tersebut. Sehingga apapun mesin yang pernah kita gambar minimal tau fungsi dari kegunaan mesin tersebut, lebih bagusnya lagi kita bisa menciptakannya sampai tahapan produksi nyata yang dinamakan mechanical engineering.

Virbro shifter atau Mesin Vibrator adalah sebuah alat saringan yang bebentuk seperti baki atau nampan yang bagian alasnya memiliki saringan mesh/perforated dengan tingaktan kerapatan tertentu yang terdiri dari beberapa layer. Untuk pemisahan bahan dengan ukuran tingaktan mesh dan perforated secara bertahap dari atas ke bawah. Jenis vibrator ini bergerak dengan cara bergoyang maju mundur dalam proses pengayakannya dan mencegah terjadinya bloking pada wire mesh atau perforated dengan gerakan kecepatan tertentu atau menggunakan varible speed yang dapa diseting kecepatannya.


Gambar diatas merupakan contoh gambar dari Mesin Vibro shifter. sebagai gambaran untuk menambah wawasan dan ilmu pengetahuan tentang teknik mesin. Jika mesin ini dimanufaktur atau di pabrikasi di workshop mesin tentunya, maka akan tampak hasil nyata mesinnya seperti foto dibawah ini.


Oke gan untuk postingan kali ini saya cukupkan sekian jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah saya sediakan. Saya akan langsung balas jika kebetulan saya sedang berada didepan layar monitor atau pun layar HP. Semoga artikel ini bermanfaat salam sehat.

Download kumpulan gambar teknik mesin PDF :
Diposting oleh di
Label:

Rabu, 27 Desember 2017

GAMBAR TEKNIK MESIN PLANETARY MIXER CREAM SALEP

Berikut saya akan menampilkan gambar Planetary mixer cream salep untuk farmasi yang dibuat dengan software Auto CAD Mekanikal Desktop versi 2008. Sebelumnya saya akan jelaskan fungsi dari Planetary mixer cream salep ini sebagai tambahan pengetahuan ilmu para pembaca agar menambah wawasan juga selain menggambar fungsi mesin tersebut bisa kita kuasai jika ada yang menanyakannya hal tersebut. Sehingga apapun mesin yang pernah kita gambar minimal tau fungsi dari kegunaan mesin tersebut, lebih bagusnya lagi kita bisa menciptakannya sampai tahapan produksi nyata yang dinamakan mechanical engineering.

Mesin Mixer Cream berfungsi sebagai mesin pencampur dan pengaaduk bahan yang bersifat kental. Mesin Mixer Cream sering digunakan untuk operasi dasar pencampuran dalam industri farmasi.
Cara kerja :
Mesin ini memiliki cakupan dua bilah Scraper, Agitator Blades dan Shear Blades yang berputar pada satu sumbu dengan putaran berlawanan arah dan masing-masing memiliki kecepatan putaran yang berbeda. Scraper berfungsi untuk menyapu bahan yang menempel pada bagia dinding kemudian membawanya kembali kearah agitator blades dengan putaran berlawanan, kecepatannya 3 kali lebih rendah dari puataran agitator blades.

Agitator blades berfungsi untuk mengaduk bahan yang bersifat semi padat. Sedangkan fungsi dari Shear Blades adalah bahan yang masuk ke Shear Blades akan dipecah dan dipaksa keluar melalui kisi-kisi stator dengan kecepatan putaran tinggi, sehingga pencampuran akan lebih homogen

Gambar diatas merupakan contoh gambar dari Planetary mixer cream salep sebagai gambaran untuk menambah wawasan dan ilmu pengetahuan tentang teknik mesin. Jika mesin ini dimanufaktur atau di pabrikasi di workshop mesin tentunya, maka akan tampak hasil nyata mesinnya seperti foto dibawah ini.

Oke gan untuk postingan kali ini saya cukupkan sekian jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah saya sediakan. Saya akan langsung balas jika kebetulan saya sedang berada didepan layar monitor atau pun layar HP. Semoga artikel ini bermanfaat salam sehat.

Download kumpulan gambar teknik mesin PDF :
Diposting oleh di
Label:
