Selasa, 17 April 2018

GAMBAR TEKNIS TANKI EVAVORATOR KAPASITAS 100 LITER

Tanki Evaporator ini merupakan tanki yang didesign untuk sebagai tanki bertekanan. Tanki ini berfungsi sebagai proses evaporasi dimana cara kerjanya adalah memanaskan produk yang akan di extrak melalui kondensor. Tangki Evaporator kapasitas 100 Liter ini dilengkapi dengan system double jacket dengan sumber pemanas menggunakan steam yang dimasukan melalui inlet steam dengan koneksi flange.


Evaporasi adalah peristiwa menguapnya pelarut dari campuran yang terjadi atas zat terlarut yang tidak mudah menguap dan pelarut yang mudah menguap. Evapori juga dapat di artikan sesbagai suatu proses penguapan sebagian atau keseluruhan pelarut sehingga yang bisa tersisa hanya larutan yang prkat atau kental serta memiliki konsentrasi yang tinggi. Tujuan evaporasi adalah untuk memekatkan larutan yang terdiri kompnen zat yang memiliki titik didih rendah (mudah menguap) dengan zat yang memiliki titik didih tinggi (tidak mudah menguap). Proses evaporasi lebih banyak yang dijadikan pelarut itu adalah air. Zat inilah yang diuapkan agar terlepas dari liquid yang  diinginkan.

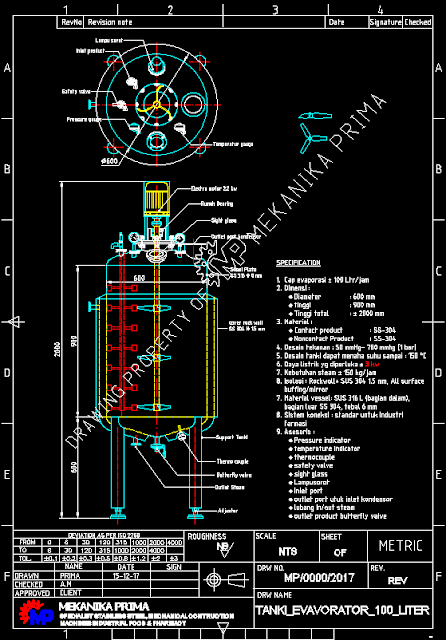

 Berikut saya akan menampilkan gambar Tanki Evavorator Kapasitas 100 Liter yang dibuat dengan software Auto CAD Mekanikal Desktop versi 2008. Sebelumnya sudah dijelaskan fungsi dari Tanki Evavorator Kapasitas 100 Liter ini sebagai tambahan pengetahuan ilmu para pembaca agar menambah wawasan juga selain menggambar fungsi mesin tersebut bisa kita kuasai jika ada yang menanyakannya hal tersebut. Sehingga apapun mesin yang pernah kita gambar minimal tau fungsi dari kegunaan mesin tersebut, lebih bagusnya lagi kita bisa menciptakannya sampai tahapan produksi nyata yang dinamakan mechanical engineering.

DOWNLOAD GAMBAR

Gambar diatas merupakan contoh gambar dari Tanki Evavorator Kapasitas 100 liter sebagai gambaran untuk menambah wawasan dan ilmu pengetahuan tentang teknik mesin. Jika mesin ini dimanufaktur atau di pabrikasi di workshop mesin tentunya, maka akan tampak hasil nyata mesinnya kurang lebih seperti foto dibawah ini.

Oke gan untuk postingan kali ini saya cukupkan sekian jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah saya sediakan. Saya akan langsung balas jika kebetulan saya sedang berada didepan layar monitor atau pun layar HP. Semoga artikel ini bermanfaat salam sehat.

Download kumpulan gambar teknik mesin PDF :
